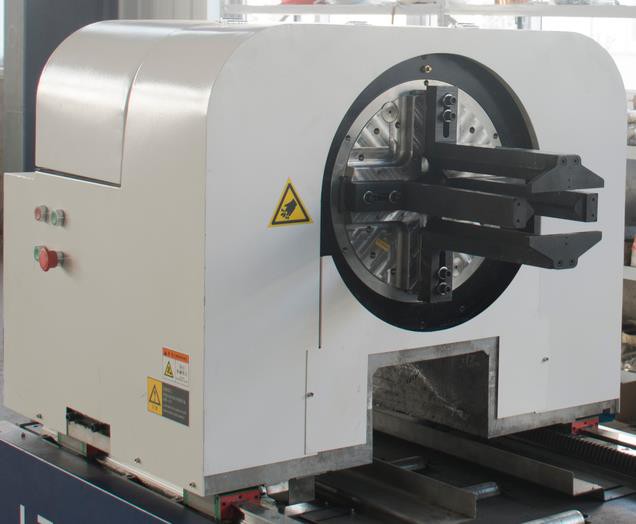

ACME CNC profesionalni cevni stroj za lasersko rezanje
Uporablja se za profesionalno rezanje in obdelavo kovinske cevne cevi.
Rezanje Dolžina cevi 6 metrov (največ 12 metrov)
Območje premera cevi 20mm-230mm (maks. 500mm)
Nanesite vrsto cevi: okrogla, kvadratna, pravokotnik, ovalna, trikotna, cev D oblik, kotno jeklo, kanalsko jeklo itd.
Uporabimo kovinski material: ogljikovo jeklo, nerjavno jeklo, aluminij, baker, medenina, pocinkano jeklo itd.
Ne | Postavka | QTY | Blagovna znamka |
1 | Laserski vir | 1 | Originalna Nemčija IPG / kitajska blagovna znamka |
2 | Laserska glava | 1 | Švica Raytools |
3 | Nadzorni sistem | 1 | Original Nemčija PA8000 (možnost: Cypcut) |
4 | Stroj B ody | 1 | Debelina 16-25 mm Integrirana varjena celega jekla |
5 | Električni del | 1 | Schneider |
6 | Pnevmatski del | 1 | SMC / Airtag |
7 | Vodilna železnica | 3 | Tajvan Hiwin 35mm |
8 | Helical Rack | 2 | Tajvan YYC 3mol |
10 | Nesting Software | 1 | Lantek (možnost: AlmaCAM) |
11 | Servo motor | 5 | Yaskawa Servo Sigma 7 |
12 | Reduktor | 3 | Francija Motorvario |
13 | Čiščenje vode | 1 | Hanli (možnost: Tongfei) |
14 | Kompresor | 1 | Kitajska blagovna znamka |
15 | Ekstrakcija prahu | 1 | Acme |
16 | Zbiranje odpadkov | 1 | Voziček za material, krajši od 250 mm |
17 | nalaganje | 1 | Nalaganje s strani ali nazaj |
18 | Filter prahu in dima | 1 | Možnost |
19 | Samodejno nalaganje | 1 | Možnost |
Ne. | Postavka | Parameter |
1. | Največja hitrost vožnje | 70m / min |
2. | Laserska valovna dolžina | 1070-1080 nm |
3. | Najmanjša širina rezanja | 0,2mm |
4. | Nazivna izhodna moč | 10--100% ( 100W-1000W ) |
5. | X in točnost pozicioniranja Y osi | ≤ ± 0,03 ㎜ |
6. | Ponovite natančnost pozicioniranja | ≤ ± 0,02 ㎜ |
7. | Na voljo je oblika reza cevi | Okrogla, kvadratna, pravokotnik, ovalna, trikotna, cev D oblika, kotno jeklo, jeklo kanala itd. |
8. | Pospešek | 1G |
9. | Oljni sistemi | Avtomatsko olje |
10. | Učinkovita dolžina rezanja | 6000mm / 8000mm / 10000mm (prilagojen red sprejemljiv) |
11. | Velikost (LT-6020) | 11 * 3,9 * 2,5 m (dolžina * širina * višina) |
12. | Moč | 35KW |
13. | GW | 12 ton |
14. | Napajanje | 380v50Hz ± 10% |
15. | Rdeče pozicioniranje | Ja |
16. | Pomožni plini | Kisik, dušik, zrak |
17. | Podprte oblike datotek | IGS (na voljo PRO / E UG, Solid dela Foto) |
18. | Premer cevi | 20mm-2 3 0mm (prilagojen red sprejemljiv) |
19. | Laserski sistem za sledenje | Samodejno spremljanje |
20. | Dolžina repnega odpadka | 180 mm (<100 mm=""> 220 mm (> 100 mm premer ) |
21. | OPOMBA: Če morate rezati jeklo in jekleno jeklo, mora stroj delati s sistemom PA8000 in programsko opremo za gnezdenje AlmaCAM. | |

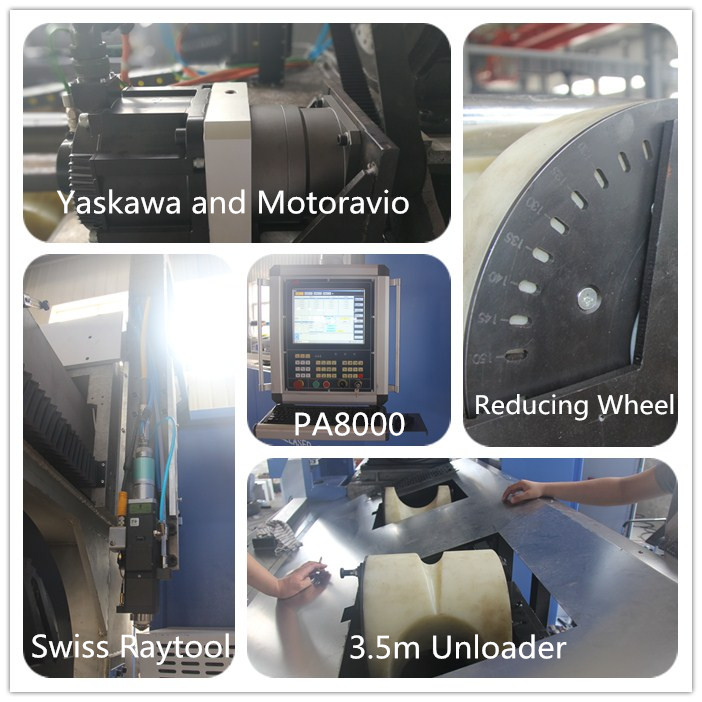

Konfiguracijska prednost
1 Telo stroja je varjeno iz celega jeklenega panela; Debelina od 16mm do 25mm. Jinan Fin CNC je zmleta, obdelana in varjena z visoko preciznimi obdelovalnimi centri.
2 Na stroju je 5 serij Yaskawa servomotorjev, vključno z 2 kompleta 4.4kw
3 Nemški nadzorni sistem PA8000 lahko podpira podaljšanje podajanja delov z več osmi in delovni kos.
4 Gnezdilna programska oprema LANTEK je profesionalna programska oprema za obdelavo kovin z zgodovino več kot 30 let.
5 Samostojni pnevmatski vodili s premerom velikosti.
6 Pospešek je lahko 1.2G, maks, hitrost vožnje 100m / min.
7 GW12T
8 Tajvan YYC spiralno stojalo, 5-stopenjska natančnost 3MM širina zob, dobra intenzivnost, natančnost in življenjska doba.
9 Tajvan Hiwin 35mm širine tirnic.
10 Nadzorna plošča je priložena s strani stroja, ki je v skladu z ergonomijo
11 Vrezne puše s premerom več kot 4 mm uporablja Italija COLGAR.
12 Stroj je opremljen z zračnim udarecom iz zadnjega stekla, s čimer je včasih vgrajen stroj, ki deluje v bolj ostrih okoljih, da podaljša življenjsko dobo čajev.
ACME CNC cevni stroj za lasersko rezanje, vaš strokovnjak za rezanje kovinskih cevi!
